ロボット工学用のモジュラーフレーム: スロット付きアルミニウム押出材を選択する理由

ロボットフレームにおける押出アルミニウムの役割を理解する

ロボティクス プラットフォームは、シャーシ全体を再設計することなく調整、再構成、拡張できる構造フレームワークに依存しています。スロット付きアルミニウムプロファイルは、次の方法で製造されています。 アルミニウム冷間押出 、長い生産工程にわたって寸法精度を維持しながら、この柔軟性を提供します。溶接鉄骨フレームとは異なり、押出アルミニウム システムでは、エンジニアは標準のファスナーやチャンネル ナットを使用してコンポーネントを追加または削除できるため、プロトタイピングやフィールド テスト中の反復サイクルが短縮されます。

協働ロボット、無人搬送車、センサーを多用した検査システムの拡大に伴い、モジュール式フレームの需要も高まっています。これらの各アプリケーションは、製品ライフサイクルを通じてペイロード、センサー、またはアクチュエーターが変更されるのに応じて変更できるフレームの恩恵を受けます。

冷間押出と熱間押出の違い

押出プロセスは一般に、アルミニウムビレットが形成される温度によって分けられます。 冷間押出アルミニウム 加工では室温またはそれに近い温度で金属をダイに押し込みますが、熱間押出では成形前にビレットを数百度に加熱します。各方法により、異なる機械的特性と表面特性が得られます。

因子 冷間押出 熱間押出
成形温度 周囲温度に近い 持ち上げられ、軟化したビレット
表面仕上げ より滑らかで酸化が少ない 追加の仕上げが必要です
粒子構造 洗練され、鍛え抜かれた 熱処理しないと粗くなる
一般的な使用方法 小型精密部品 長い構造プロファイル
寸法許容差 成形されたままの状態でより緊密になる 幅が広く、加工が必要な場合が多い

二次加工を行わずに厳しい公差を必要とするロボット部品の場合、 アルミニウム冷間押出 このプロセスにより材料が加工硬化され、後処理修正の必要性が軽減されるため、多くの場合、このプロセスが選択されます。

ロボットシステム用のスロット付きアルミニウムフレームの主な利点

  • 各プロファイルの全長に沿って再構成可能な取り付けポイント
  • 同様の剛性の鉄骨フレームと比較して構造重量を軽減
  • クリーンルームや屋外での展開に適した耐食性
  • 標準化されたブラケット、パネル、および直線運動コンポーネントとの互換性
  • メンテナンスや輸送のための簡単な分解

モバイル ロボット シャーシに取り組んでいるエンジニアリング チームは、T スロット システムは、フレームの切断や再溶接を行わずにコンポーネントの位置を変更できるため、カスタム溶接の代替品と比較して組み立て時間を大幅に短縮できると頻繁に報告しています。

一般的な冷間押出生産フロー

冷間押出製造シーケンス ビレット 準備 潤滑 とロード 金型成形 周囲温度で トリミングと サイズ設定 品質 検査

シーケンスの各段階は、スロット付きプロファイルの最終的な寸法精度に影響します。生産バッチ全体で均一なスロット形状を維持するには、一貫した潤滑と制御されたダイ圧力が特に重要です。

スロット付き押出が付加価値を与える応用分野

センサーの取り付けと筐体

カメラ、LIDAR、または近接センサーを搭載するロボット プラットフォームは、キャリブレーション要件の変化に応じてセンサー ブラケットの位置を変更できるため、高精度のアルミニウム押し出しプロファイルの恩恵を受けます。厳しい公差チャネルにより、動作中の振動による位置ずれが軽減されます。

熱管理

ヒートシンク押出プロファイルは、押出ダイに直接組み込まれたフィン形状で製造されることが多く、同じモジュラーフレーム内に収容されたモータードライバーおよび制御電子機器からの熱を放散するために使用されます。

自動車部品試験装置

自動車部品のテスト用のカスタム アルミニウム押し出し成形では、車両モデルやコンポーネントのバリエーション間でテスト フィクスチャの再構成が必要になることが多いため、モジュラー フレームの利点が得られます。

適切なプロファイル仕様の選択

スロットのサイズと壁の厚さの選択は、フレームが支える荷重とフレームが動作する環境によって決まります。一般に、設計を最終決定する前に、次の考慮事項がアルミニウム押出材メーカーまたはアルミニウム押出材サプライヤーと検討されます。

考察 なぜそれが重要なのか
スロット幅 互換性のあるファスナーとブラケットのハードウェアを決定します
肉厚 耐荷重とたわみに対する抵抗に影響します
合金グレード 強度、機械加工性、耐食性に影響します
表面処理 陽極酸化アルミニウム押出プロファイルにより耐摩耗性が向上
機械加工のニーズ CNC 加工によるアルミニウム押出成形により、正確なカットアウトが追加されます。
モジュール式フレームは、組み立て時の利便性だけを目的とするものではありません。これは、ロボット工学チームが固定された構造レイアウトに固執することなく、機械設計をどれだけ早く反復できるかに直接影響します。

表面仕上げと機械加工に関する考慮事項

未加工の押し出しプロファイルは、多くの場合、ロボットフレームに統合する前に追加の処理が必要になります。陽極酸化処理により表面硬度が向上し、嵌合部品間に電気絶縁が提供されるため、電子機器が密集したアセンブリに役立ちます。 CNC 加工は、標準の押し出し成形だけでは作成できない正確な取り付け穴、ケーブル パススルー、またはカスタム エンド接続を作成するために頻繁に追加されます。

  1. 押出成形面のバリ取りと洗浄
  2. 耐食性を高める陽極酸化処理または粉体塗装
  3. ハードウェア取り付けポイントの CNC ドリルまたはタッピング
  4. 図面公差に対する最終寸法検査

構造的トレードオフの概要

すべてのロボット工学アプリケーションに適合する単一のフレーム構成アプローチはありません。以下の表は、スロット付きアルミニウム押出成形と代替の構造アプローチを比較する際に、エンジニアリング チームが考慮する一般的なトレードオフの概要を示しています。

アプローチ 強さ 柔軟性 重量
スロット付きアルミニウム押出材 中程度から高程度 高 低い
溶接鋼フレーム 高 低い 高
アルミ削り出し板 高 低い 中等度
複合パネルフレーム 中等度 中等度 低い

よくある質問

Q1: 冷間押出アルミニウムと標準の熱間押出法との違いは何ですか?

冷間押出は室温付近でアルミニウムを形成し、より滑らかな仕上げと洗練された結晶粒構造を生成します。一方、熱間押出はビレットを熱で軟化させ、追加の仕上げを受ける長い構造プロファイルに通常使用されます。

Q2: ロボットフレームには、中実のバーストックよりもスロット付きプロファイルが好まれるのはなぜですか?

スロット付きプロファイルにより、新しい穴を開けることなく、チャネルの長さに沿った任意の場所にブラケット、パネル、センサーを取り付けたり位置を変更したりすることができ、ロボット開発で一般的な反復的な設計変更をサポートします。

Q3: 陽極酸化処理は、押出成形品の機械的強度に影響しますか?

陽極酸化は主に表面層を変更して耐食性と耐摩耗性を高めますが、押し出しアルミニウムの基礎となる構造強度には最小限の影響を与えます。

Q4: 押し出しプロファイルを CNC 加工と組み合わせてカスタム接続を行うことはできますか?

はい、CNC 加工によるアルミニウム押出成形は、元の押出成形ダイのプロファイルの一部ではない精密な穴、スロット、またはエンド フィッティングを追加するために一般的に使用されます。

Q5: ロボットの構造フレームにとって最も重要な合金の特性は何ですか?

降伏強度、耐食性、および機械加工性が最も関連性の高い特性であり、具体的なバランスはフレームが耐荷重性を優先するか軽量化を優先するかによって決まります。

前の記事：前の記事はありません次の記事：アルミニウム vs. プラスチック vs. マグネシウム: 車載カメラハウジングの究極の材料対決

おすすめ商品

  • 車両用アルミ製カメラ筐体

    材料: Al1070、信頼できる純度は製品の優れた放熱をもたらし、クライアント側のレーザー溶接の信頼性と安定性を確保できます。
    CNC: 機械加工クランプの信頼性；
    開発: 製品の公差と適合性、構造設計
    PPM: 製品品質の安定性と一貫性；

  • アルミニウム冷間押出

    省エネと環境保護、高い生産効率、高い製品精度、原材料の節約。
    プロセス: 1、押出、2、ブランキング、3、研削、4、冷間押出、5、磁気研削、6、CNC、7、超音波洗浄、8、完全検査および包装。

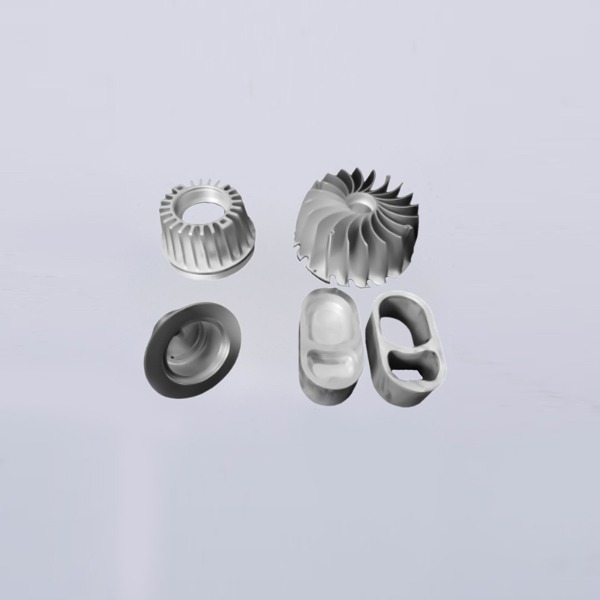

  • アルミニウム冷間鍛造部品
